Trennfr. kHz	Z in Ω	NF-Weiche-36dB
		Eingabe mit Punkt, kein Komma!
C1 in nF	C2 in nF	C3 in nF	C4 in nF	C5 in nF	L1 in µH	L2 in µH	L3 in µH	L4 in µH	L5 in µH

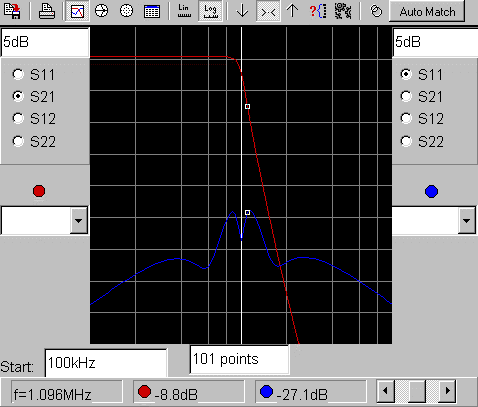

Diese Weiche, von William E. Sabin beschrieben, ist für NF, aber auch für HF-Anwendungen geeignet. Deshalb verwendete ich die Bezeichnungen kHz, nF, µH. Das return loss (Eingangsreflexion) erreicht fast -30dB, was ein SWR von 1,07 bedeutet. Gegenüber dem Original ist der Wert für L2 leicht geändert. Das habe ich den Autoren des ARRL-Handbuchs 2002 mitgeteilt. Mal sehen, wann sie es ändern. Interessiert der Kurvenverlauf in der Simulation?
