Rechner ermittelt die optimale Induktivität der Wicklungen von Breitband-Übertragern .

Mittenfrequenz	Quelle	Last	Koppelfaktor		Anwendungen:
MHz	Ω	Ω	dim. los		unkompensierter
					Breitbandübertrager
		bitte mit Punkt, kein Komma !

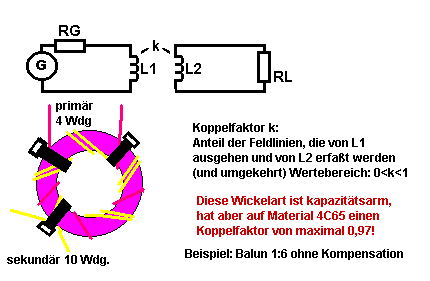

Die erzielte Bandbreite ergibt sich aus dem Koppelfaktor, z.B. k = 0,97, und der Mittenfrequenz, z.B. F = 5 MHz wie folgt:
Brel = 7,709, B = Brel * F = 38,545 MHz
Prüfe, ob das Kernmaterial das hergibt (Verlauf der Permeabilität über die Frequenz).

k	S11	S21	Brel
0,99	-17,01 dB	-0,09	13,868
0,98	-14,02 dB	-0,18 dB	9,625
0,97	-12,28 dB	-0,26 dB	7,709
0,96	-11,06 dB	-0,35 dB	6,544
0,95	-10,11 dB	-0,45 dB	5,907

L1 in µH	L2 in µH
