Antennenimpedanz von 80-m-Funkpeilsendeantennen und Anpassungstipps

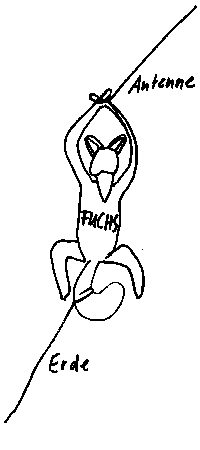

Zu Antennen für 80-m-Fuchsjagdsender ist bisher wenig geschrieben worden, vielleicht, weil sie zu "simpel" sind. Aber das sind sie nicht. Auch der neueste "Rothammel" beschreibt nur die Peil-Empfangsantennen. Die Sendeantennen sind oft nur zwei Drähte, jeder 6 bis 8 m lang. Ein Draht dient als "Antenne", einer als "Erde". Diese Konstruktion ist viel kürzer als die halbe Wellenlänge. Im "Rothammel" findet sich etwas im Kapitel 28: Amateurfunkantennen für den beweglichen Einsatz. Die ganzen Ausführungen beziehen sich auf Vertikalantennen über idealer Erde. Für den Praxiseinsatz nicht zu gebrauchen, es sei denn, man findet in der Tasche diese "ideale Erde" und schließt sie einfach an ;). Nun beginnt das Dilemma. Jeder Ausrichter hat seine eigene Philosophie, diese Drähte auszulegen. Während die "Antenne" möglichst senkrecht, hoch und frei in die Luft zu bringen ist, das ist inzwischen allen bekannt, gibt es unterschiedliche Vorschläge, die "Erde" auszulegen.
Gebräuchlich sind die Auslegung als Gerade oder als Spirale um den Fuchs. Die "Erde" wird oft mit Waldboden abgedeckt, damit sie nicht vom Fuchsjäger versehentlich mitgerissen wird. Manchmal werden auch Stabantennen und in den Boden getriebene Stäbe verwendet. Der "Fuchs" liegt auf dem Boden, oder er wird an den Baum gehängt, dann muß die "Erde" heruntergeführt werden. Das erste Stück "Antenne" wird um den Baumstamm gewickelt oder die ganze Antenne hängt frei. Varianten über Varianten!
Diese Antennenkonstruktionen weisen im Fußpunkt komplexe Impedanzen auf, deren Realteil fast nie 50 Ω und Imaginärteil nicht j0 Ω ist, wie man es sich wünschen würde. Aber welche Werte können auftreten? Schätzungen bringen nicht viel, nur eine Messung hilft weiter.
Hochohmige oder niederohmige Fußpunktwerte?
