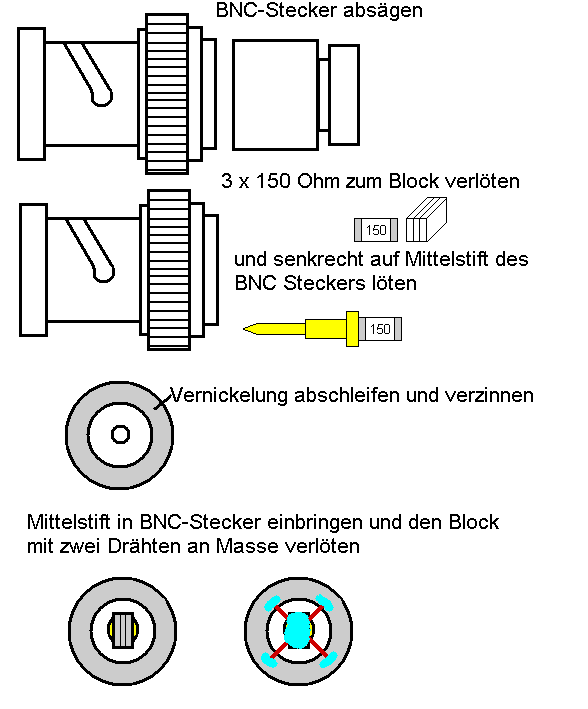

Für Messungen ist ein Aufbau zu wählen, der noch bessere Ergebnisse erzielt. Im BNC-Stecker sind 50-Ω Wellenwiderstand im vorderen Stück vorhanden, im Bereich, wo das Kabel angeklemmt werden soll, gibt es Abweichungen davon. Deshalb wird dieser Bereich einfach abgesägt.
Es kann passieren, dass mechanische Kräfte vom Mittelstift auf die SMD wirken, was zum Abreissen der Anschlussbelege führen kann. Deshalb sollte der Stift mit Sekundenkleber in den Stecker geklebt werden.
