Einfach kompensierter Übertrager auf nur einem Kern
Es wird ein Übertrager auf nur einem Ringkern aus Pulvereisen beschrieben. Dieser Übertrager
weist ein Verhalten wie ein breites Bandfilter auf. Die hochfrequente Flanke ist steiler als die niederfrequente

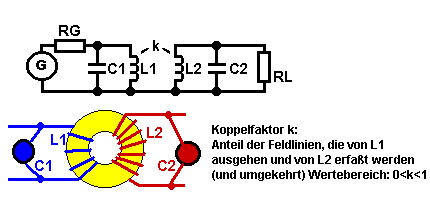

Flanke. Aufbau wie im Bild: T50-2 hat k=0.2; T50-6 hat k=0.15. Man kann auch Bandfilter ausrechnen, die mit zwei
Spulen aufgebaut sind. Kleinster Koppelfaktor im Rechner ist k=0,04.
Für die Berechnung habe ich nur gut funktionierende Näherungsformeln. Diese sind in den
Rechner eingebunden. Die richtige Bestimmung des Koppelfaktors ist sehr wichtig. Er wird jedoch vom Rechner
auf einen praxisnahen Wert gerundet!
